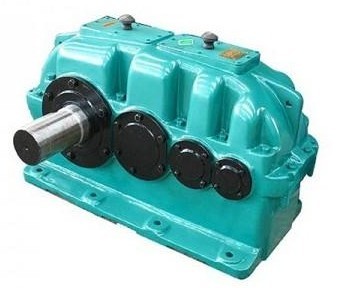

ZSY圆柱齿轮减速器(平行轴)

  • ZSY平行轴硬齿面圆柱齿轮减速机(器)主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准 (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;
立即咨询
全国热线15152639588

详情介绍


      一、概述


    ZSY平行轴硬齿面圆柱齿轮减速机(器)主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准  (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;


    1.性能特点


    (1)中心距.公称传动比等主要参数均经优化设计,主要零、部件—里换性好


    (2)齿轮均采用优质合金钢经渗碳、淬火而成.齿面硬度达54~62HRC


    (3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪声低。


    (4)一般采用油池润滑.自然冷却,当热功率不能满足时,可采用循环油涧滑或风扇。冷却盘管冷却。


    2、应用范围


    (1)输入转速一般n、≤1500r/min.


    (2)齿轮传动圆周速度不大于20mis。


    (3)工作环境—40_50~'C.如果低于0℃.启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。


    (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。


ZSY圆柱齿轮减速器(平行轴)


    二、选用方法


    1、已知参数和条件


    原动机名称,功率P1=  kW  转速n1=  r/min


    工作机名称,功率P2=  kW  转速n2=  r/min


    要求的传动比i=n、/n,


    每天工作小时数  h,每小时启动次数  次,每小时运转周期  %.


    负荷特点(平稳、冲击、严重冲击).可靠度要求(一般、较高、高)


    环境温度  ℃,现场散热条件,冷却水温度  ℃


    联轴器型式.齿轮轴轴伸上是否还要承受其他附加力


    装配方式  型,输出轴旋向(双向旋转时请说明主旋向)


    有无其他特殊要求


    2、按额定功率选择规格型号


    平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次.允许启动转矩为工作转矩的2倍。单向运转,单对齿轮的接触强度安全系数约为1,失效概率小于或等于1%等条件计算确定的,,齿轮箱双向运转时.需视情况将PA乘上0.8—1.0的系数,  当反向载荷大,换向频繁、选用的可靠度系数K。较低时.系数取较小值.反之取较大值,、


所选齿轮箱的额定功率必须满足:P(:二P:KAK;K。≤PA


式中:


    Pc—计算功率


    P2—工作机功率


    KA—使用系数.


    KS—启动系数


    KR—可靠度系数


    3、按许用热功率校核


    平行轴系列齿轮箱的许用热功率P,适用于环境温度20C.每小时100%连续运转和功率利用率(P2/P1·100%)为100%的情况,条件不同时须进行修正。


   三、ZSY硬齿面减速机外形安装图:
